  Производство и ремонт шпинделей.

  Производство и ремонт контропор.

  Балансировка шпинделей и инструмента.

  Высокоточная металлообработка.

Изготовление шпиндельных валов и гильз


Производство и восстановление шпиндельных узлов по параметрам оборудования заказчика

ГК «Дорн» изготавливает шпиндельные валы и гильзы для деревообрабатывающих станков на собственной производственной площадке в Санкт-Петербурге. Компания обеспечивает качество, сопоставимое с эталоном в индустрии — продукцией Weinig (Германия).
Работаем в двух форматах: изготовление аналогов и производство новых изделий по индивидуальным требованиям. Всегда учитываем конструкции шпиндельного узла, режима работы и оборотов, тип инструмента и нагрузку, фактическое состояние оборудования заказчика.

Почему с нами удобно и надежно работать

Почему с нами удобно и надежно работать

1

Производство под стандарт Weinig

Наши технологии позволяют производить валы с точностью, соответствующей эталону оригинальных узлов Weinig. Изделия совместимы по геометрии и посадкам без дополнительной доработки

2

Коллекция готовых чертежей

Более 300 чертежей шпиндельных валов и гильз по оборудованию мировых брендов — это сокращает сроки производства и снижает риски ошибок при изготовлении

3

Практика ремонта и восстановления

Имеем более 10 лет опыта работы с изношенными и модернизированными узлами. Умеем учитывать фактическое состояние оборудования, а не только заводские параметры

4

Работа под задачу

Подбираем конструкцию, материалы и параметры под реальные условия эксплуатации: обороты, нагрузку, тип инструмента и режим работы станка. Изготавливаем с учетом требований заказчика

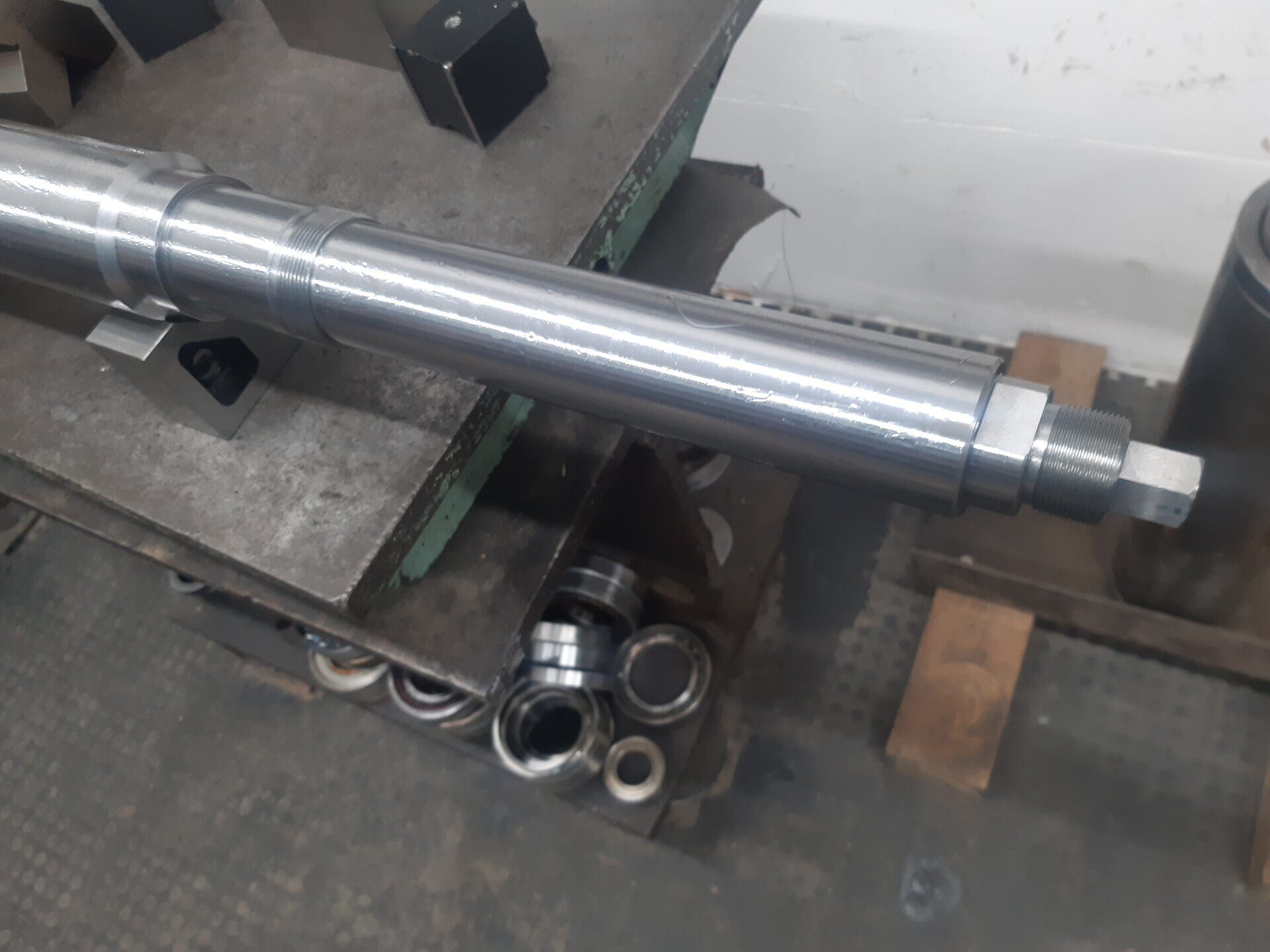

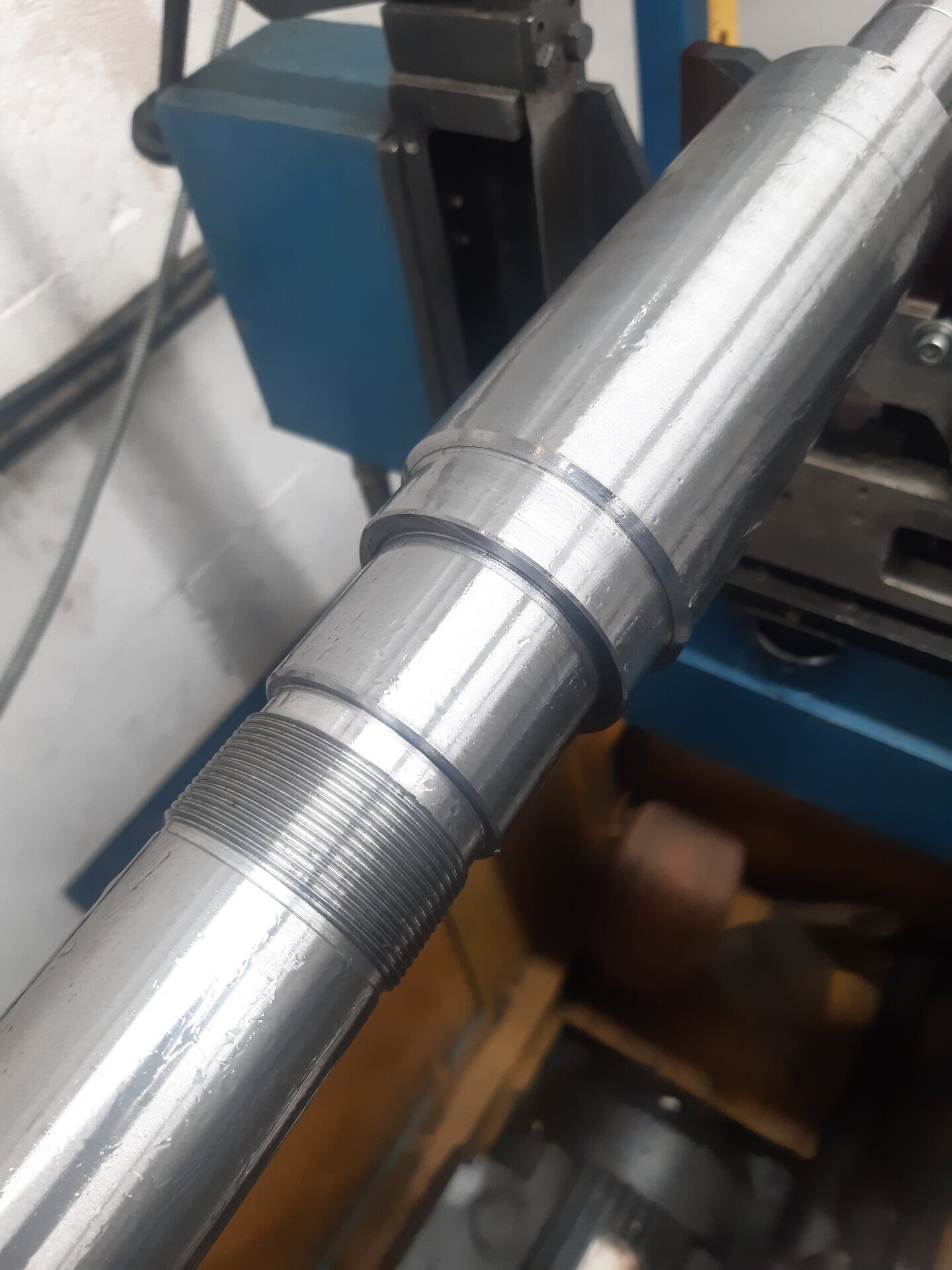

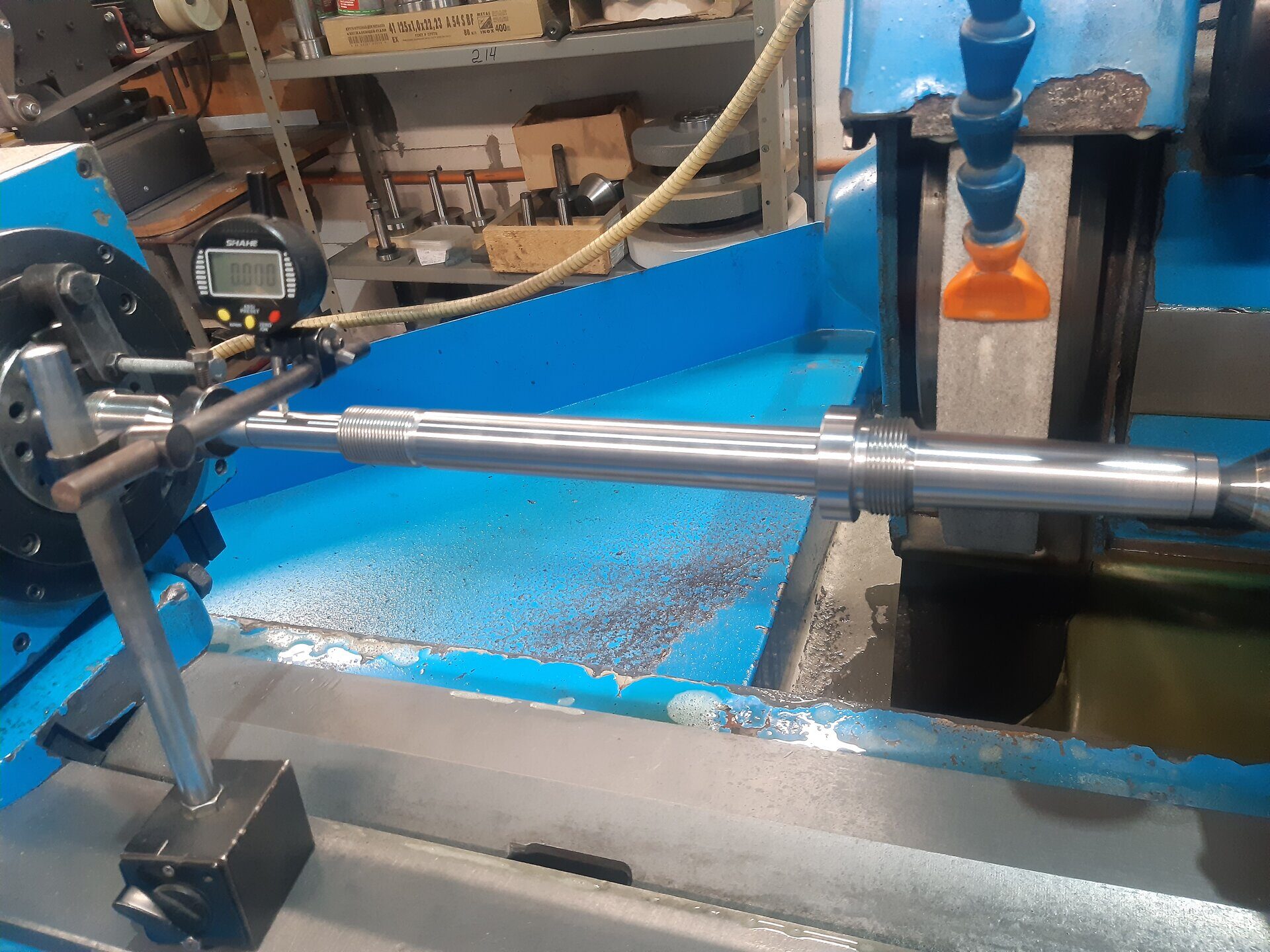

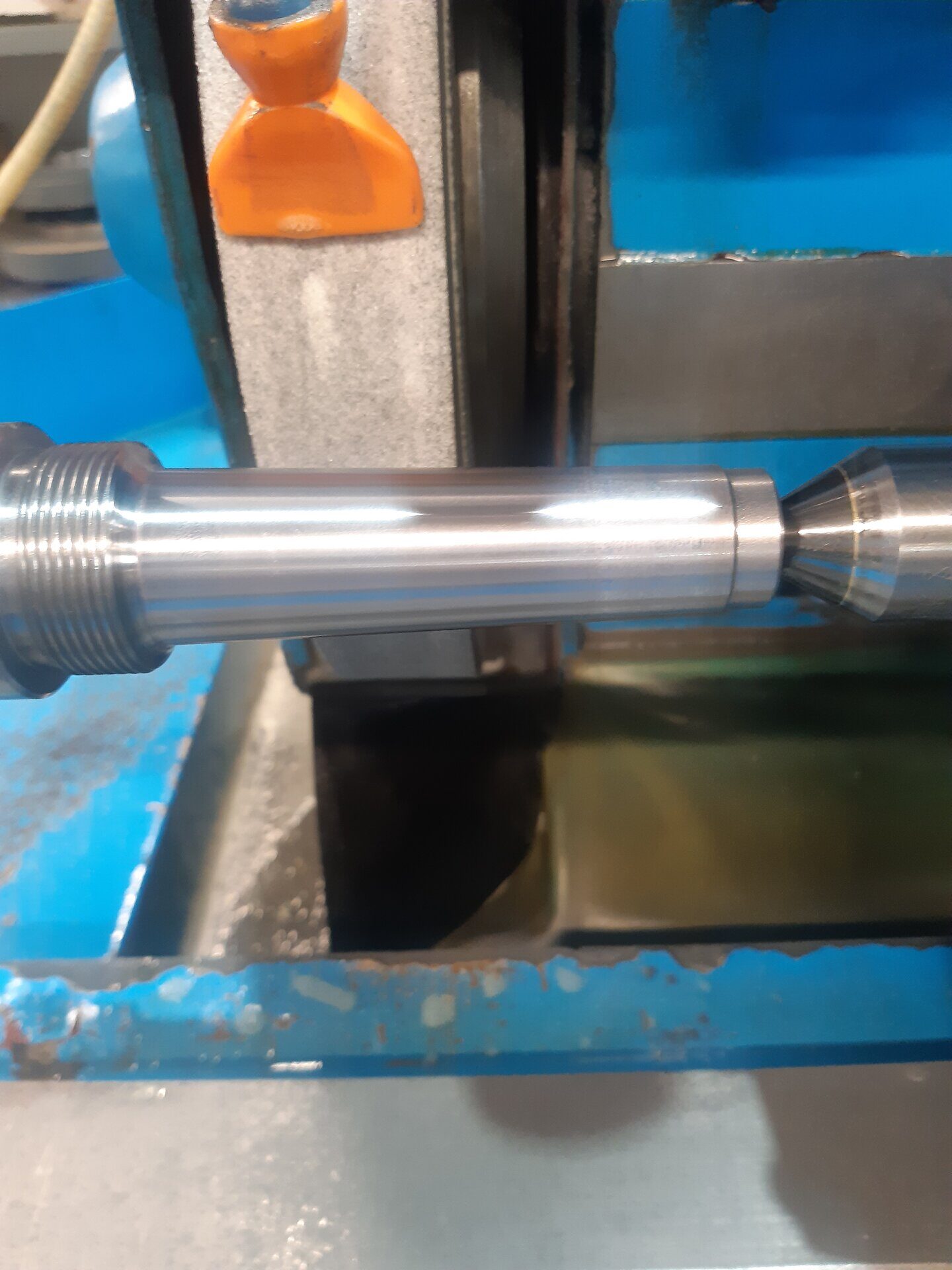

shlif_babka

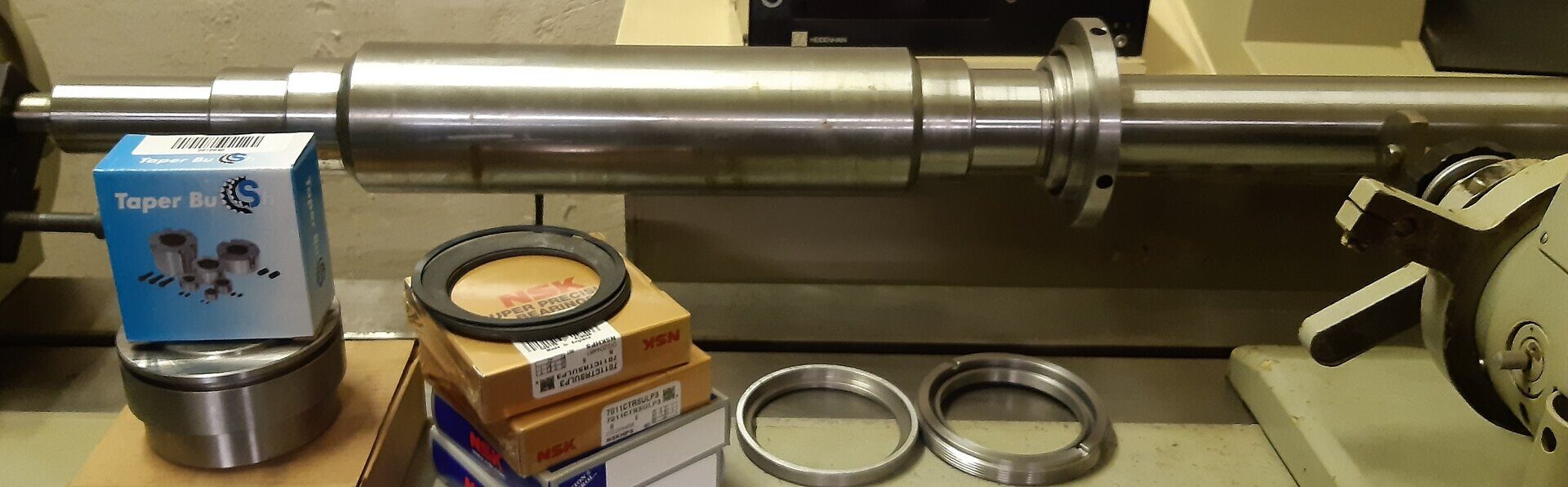

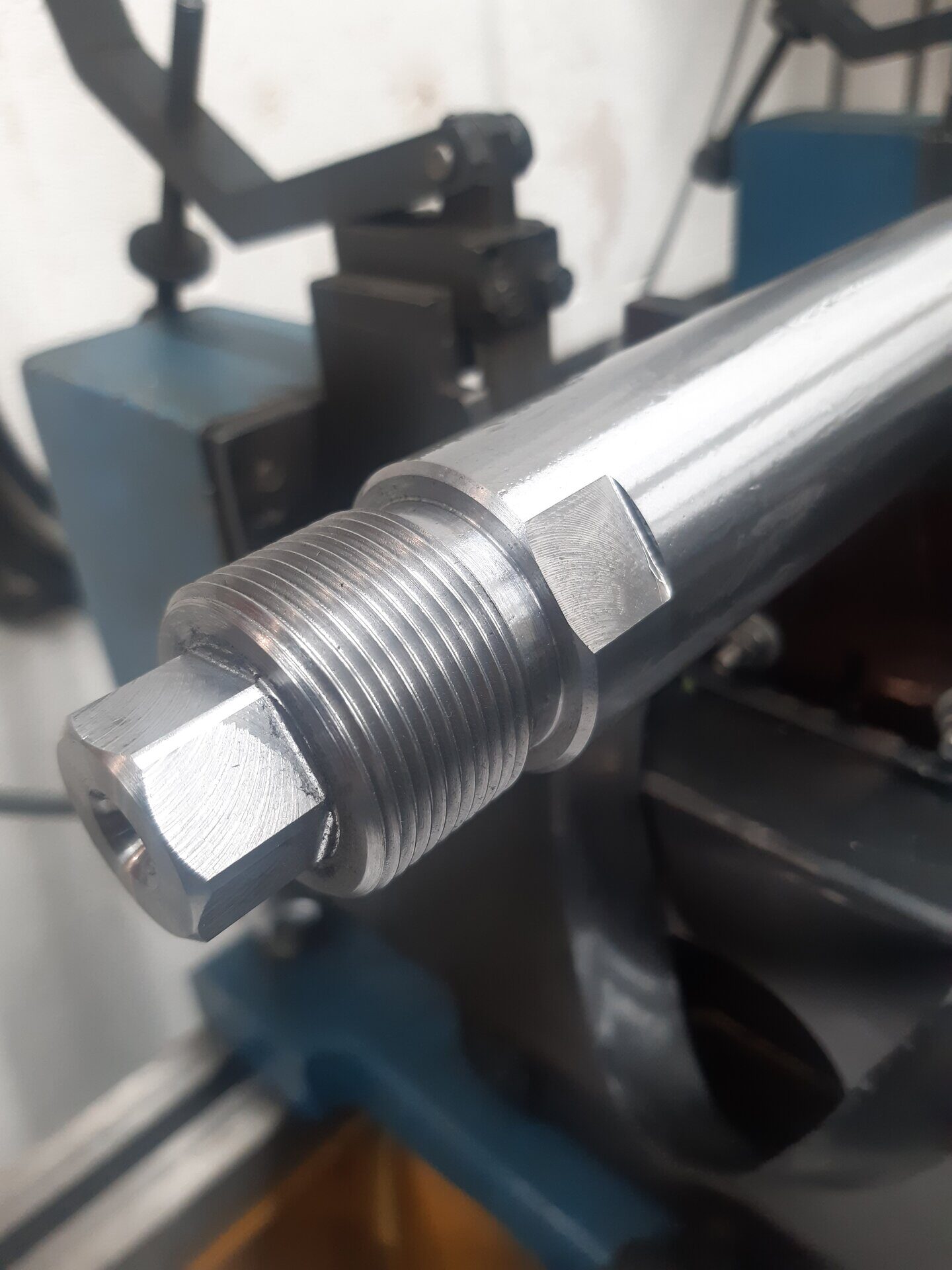

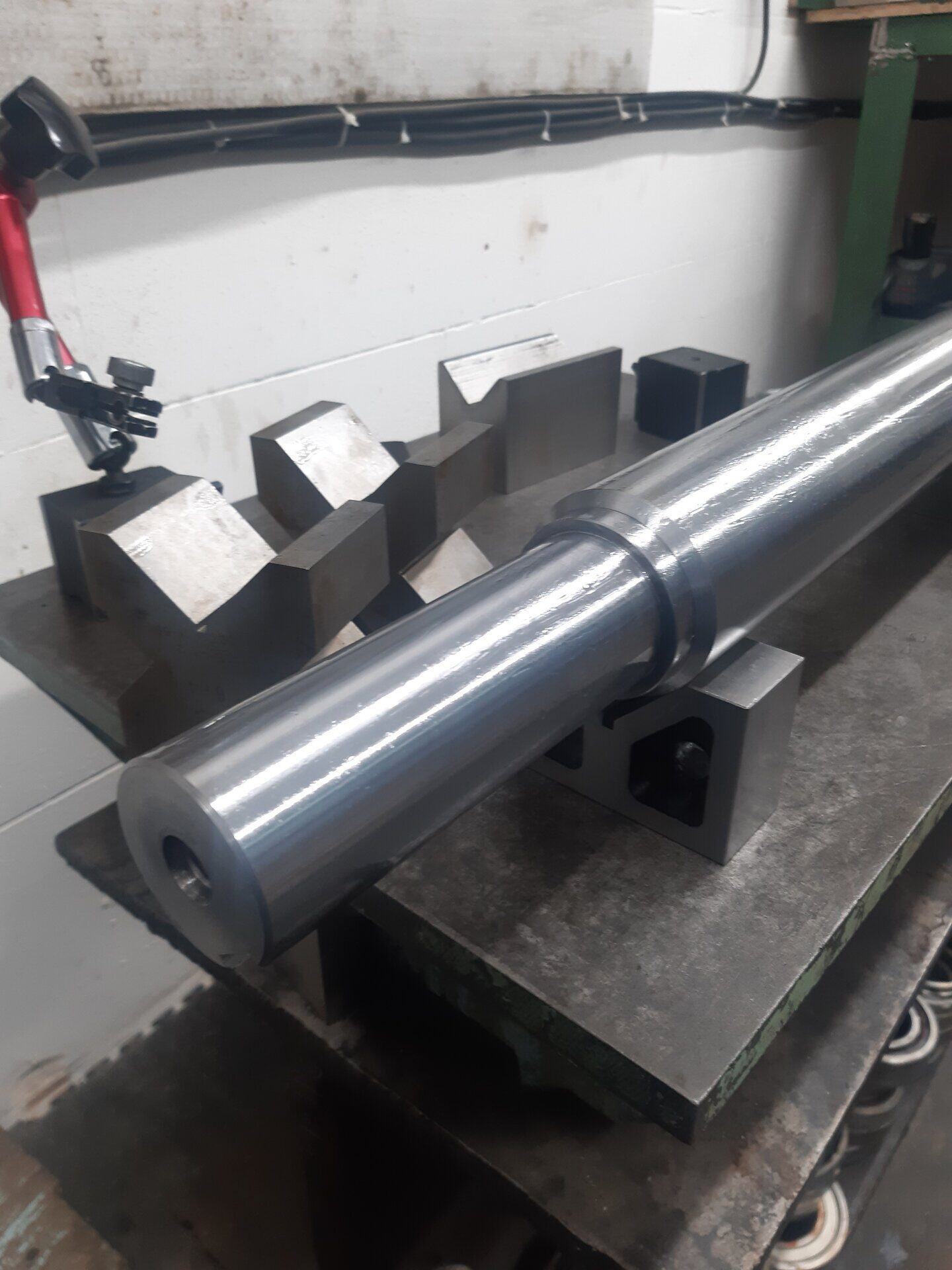

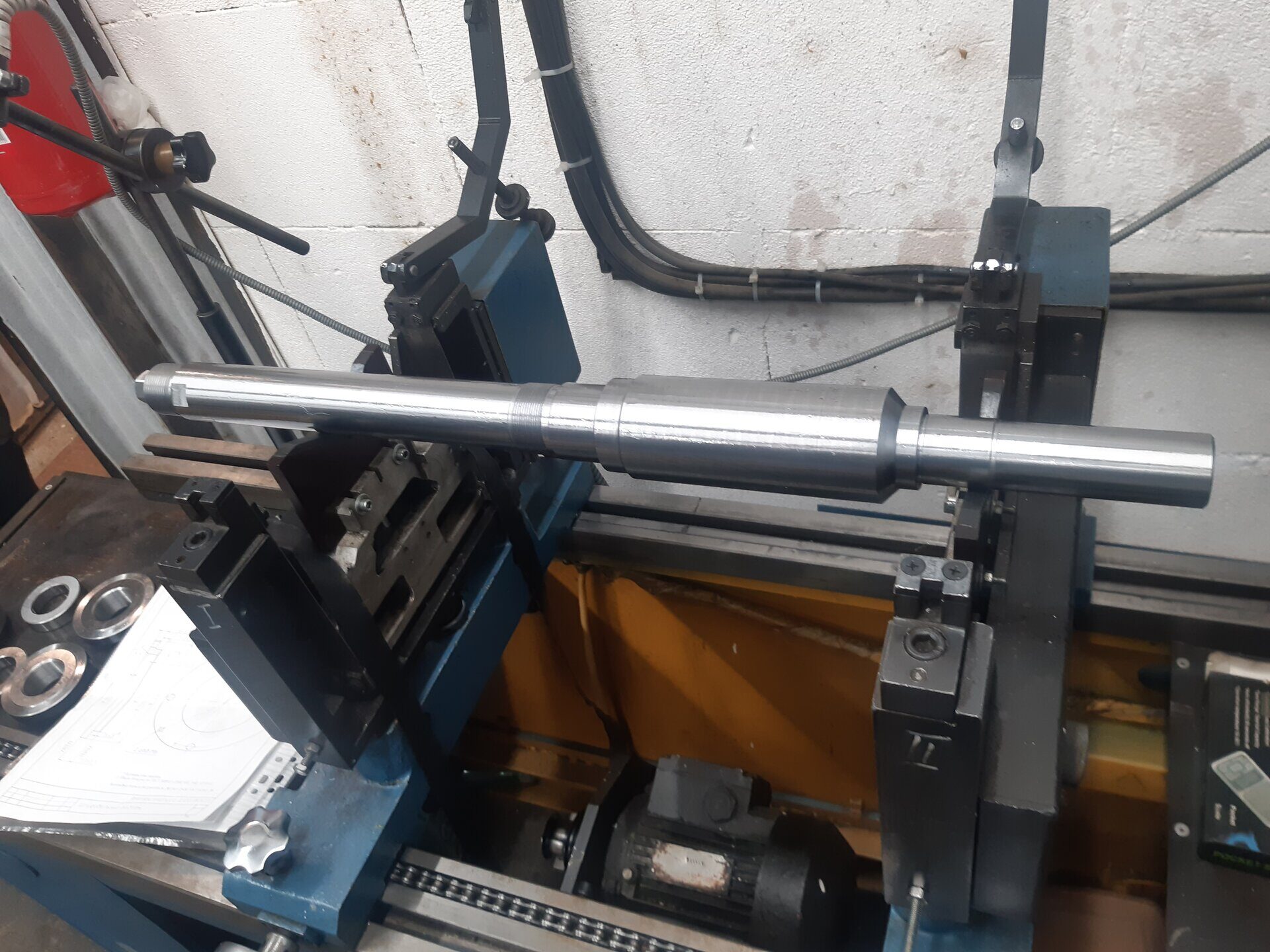

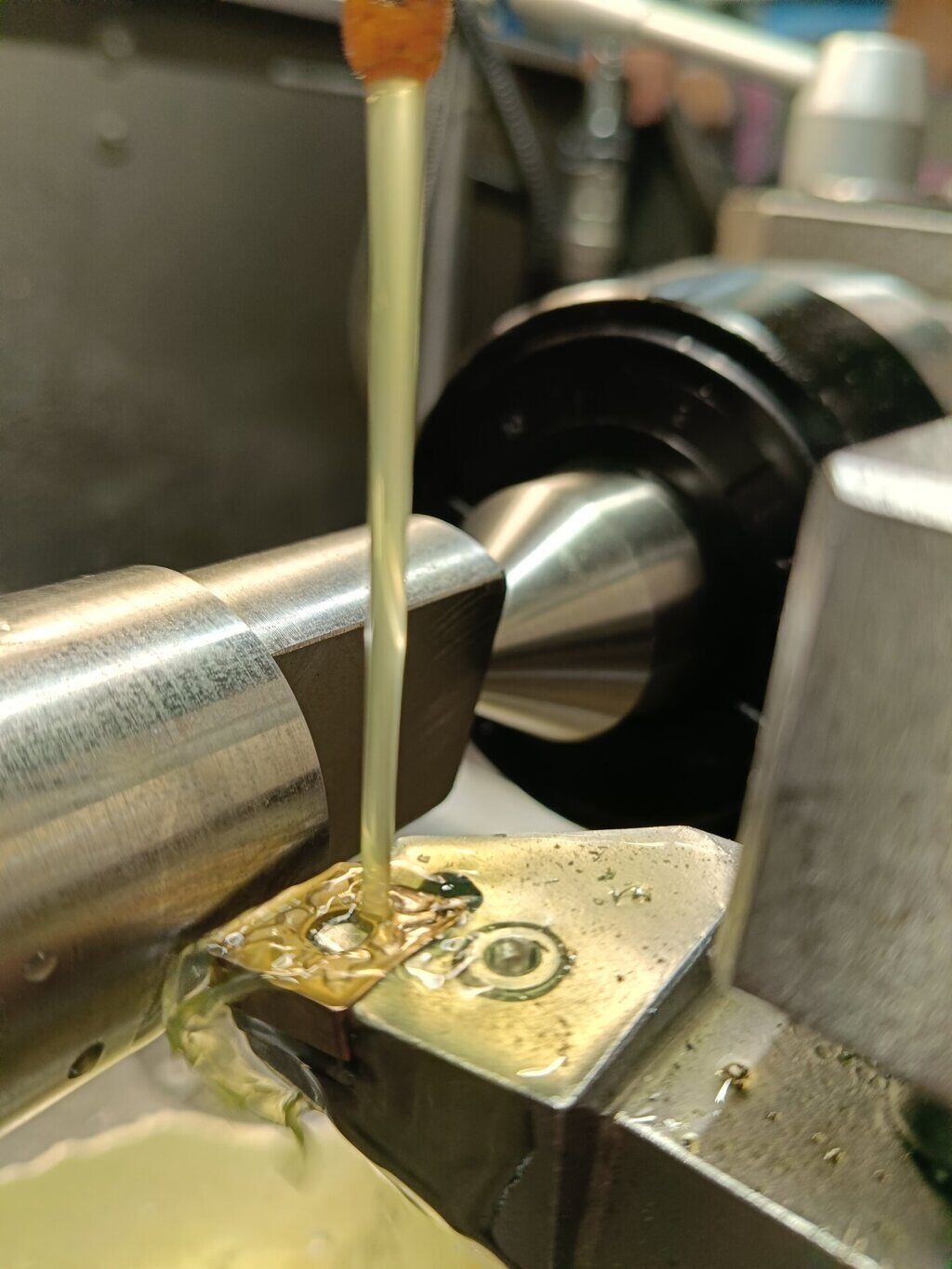

val_catellan

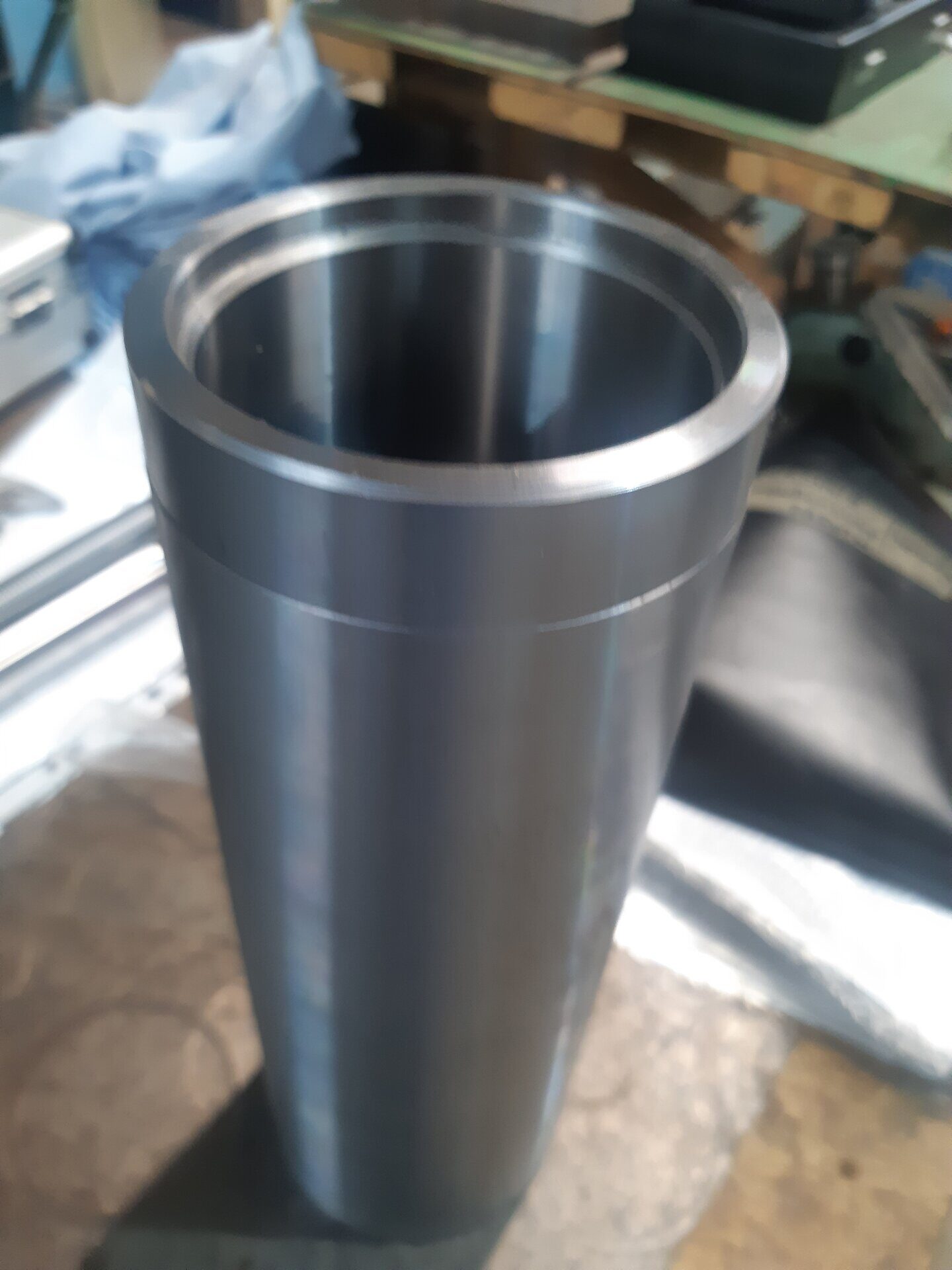

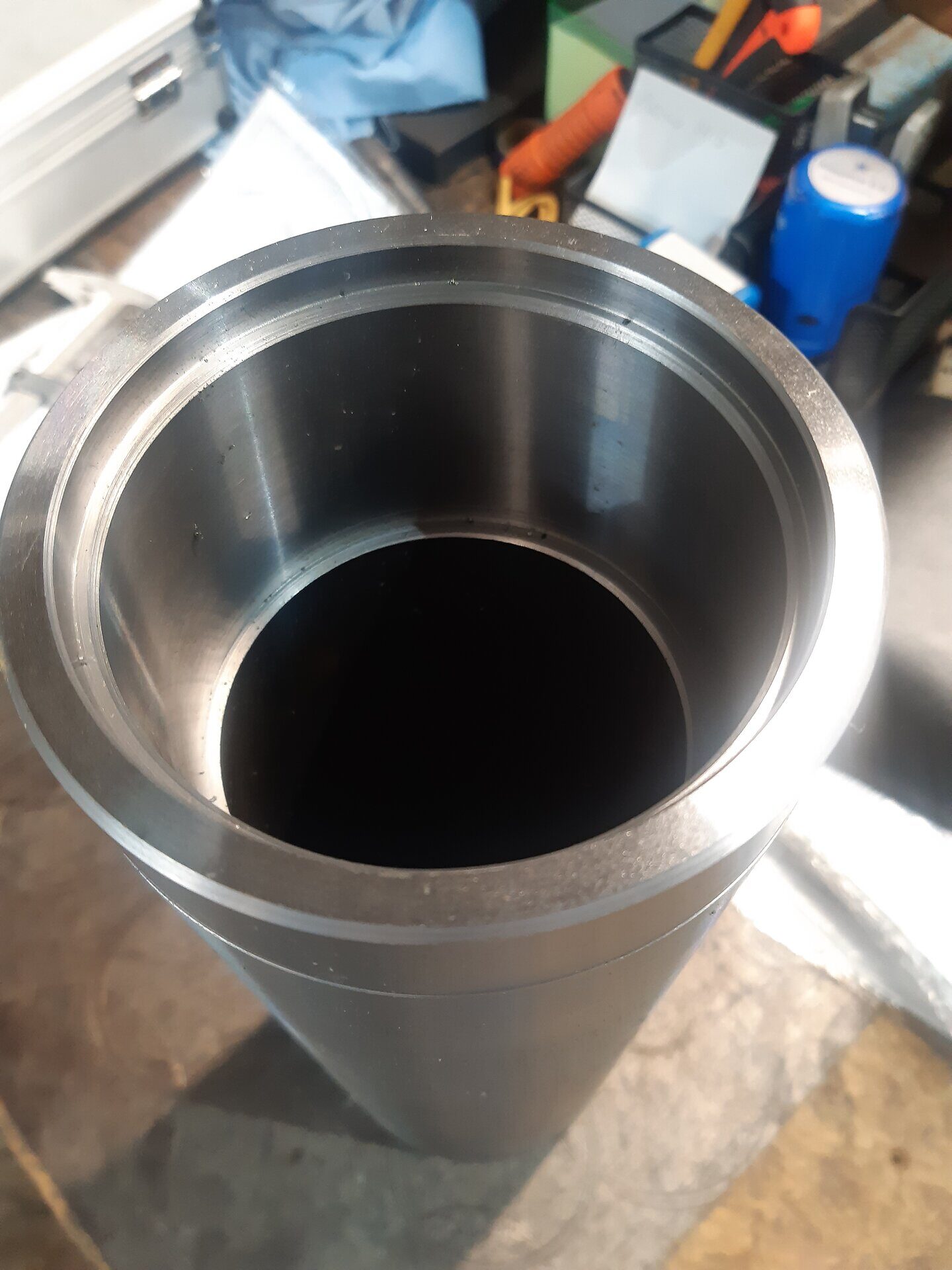

20240930_120904
    Наши гарантии:
    • Точность, сопоставимая с оригинальными допусками: контролируем соосность, геометрию и посадочные места шпиндельного узла
    • Производство на прецизионном металлообрабатывающем оборудовании с соблюдением стабильности параметров и повторяемости изделий
    • Изготавливаем валы и гильзы из стали Ст40Х и Ст20.
    • Используем термоулучшенную сталь 40Х и другие марки с учетом нагрузок, оборотов и условий эксплуатации оборудования
    Наш опыт ремонта шпинделей станков ведущих производителей (Beaver, Winner, Weinig, Ledermac и др.) и собственные наработки позволяют решать задачи разной сложности — от изготовления аналогов до проектирования узлов под нестандартные условия. В собственной базе — более 300 чертежей шпиндельных валов и гильз для различных типов станков.
    fgs16_background_image

    Изготовим шпиндельный вал или гильзу под параметры вашего оборудования

    Для оценки и подбора решения передайте чертеж, размеры или фото узла — этого достаточно для первичной оценки

    Отправить информацию

    Процесс заказа шпиндельного вала или гильзы

    Процесс заказа шпиндельного вала или гильзы

    1

    Получаем исходные данные

    Вы передаете чертеж, размеры или фото узла. При необходимости уточняем параметры: тип станка, обороты, инструмент, условия эксплуатации.

    2

    Анализируем задачу

    Оцениваем конструкцию узла, износ и требования к точности. Подбираем материал и способ изготовления под реальные режимы работы.

    3

    Изготавливаем изделие

    Выполняем обработку с контролем геометрии, соосности и посадочных мест. Соблюдаем параметры, необходимые для корректной работы узла.

    4

    Контроль и передача

    Проверяем изделие перед отгрузкой. Передаем готовый вал или гильзу с учетом согласованных параметров.

    Вопрос-ответ
    Почему при наружном износе гильзы ухудшается чистота реза?
    При наружном износе гильзы теряется жесткость фиксации шпиндельного узла в станке: смещается ось посадки инструмента, нарушается соосность и стабильность положения инструмента под нагрузкой. Качество фиксации гильзы влияет, в том числе, и на биение всего шпиндельного узла. Именно поэтому даже небольшая выработка влияет на качество обработки.
    Можно ли изготовить шпиндельный вал, если старый уже деформирован?
    Да, это возможно. Даже при наличии выработки или повреждений снимаются корректные замеры, после чего геометрия вала восстанавливается по линейным параметрам узла с учетом допусков актуальных для данного типа устройств. При изготовлении мы ориентируемся на допуска по ISO и не копируем изношенные зоны.
    Что важнее при изготовлении шпиндельного вала: материал или точность обработки?
    Работоспособность вала определяется сочетанием свойств материала и точности обработки посадочных зон. Недостаточная прочность приводит к деформации, а отклонения по геометрии и соосности — к нестабильной работе инструмента.
    Нужно ли менять гильзу при установке нового шпиндельного вала на деревообрабатывающем станке?
    Только если гильза имеет выработку по посадочным подшипниковым поверхностям или недопустимую деформацию по наружному диаметру. В первом случае подшипники, установленные на новом валу, будут работать по уже нарушенной геометрии посадки наружного кольца в гильзе шпинделя, что, в большинстве случаев ,приводит к провороту и заклиниванию подшипника. В случае наружного износа гильзы шпиндель не будет жестко закреплен в станке, а возникшая вибрация, помимо ухудшения качества обработки, ведет к выходу подшипника из строя. Оптимальное решение по замене того или иного элемента шпинделя нужно принимать по факту полной диагностики шпиндельного узла.
    Можно ли изготовить вал для станка, который снят с производства?
    Да. ГК «Дорн» изготавливает шпиндельные валы для оборудования, которое не выпускается. Работаем по образцам, чертежам или фактическим замерам узла.
    Можно ли улучшить посадку гильзы по сравнению с заводским исполнением?
    Да. Параметры посадки гильзы могут быть адаптированы под размер посадочного отверстия в станке. Это повысит стабильность работы и снизит износ узла.
    Как понять, что шпиндельный вал требует замены?

    Основные признаки: люфт инструмента в посадке, следы выработки на рабочих поверхностях, посторонние шумы при работе, появление волны или ступенчатости на изделии, снижение стабильности при работе с длинным инструментом.

    Почему вал изнашивается быстрее, чем гильза?
    Естественный износ вала усугубляется воздействием человеческого фактора. При частой смене инструмента и высоких нагрузках износ ускоряется. Срок службы зависит от материала и условий эксплуатации. На гильзу подобное воздействие не оказывается.
    Можно ли изготовить гильзу под инструмент другого производителя?
    Да. Изготовление выполняется с учетом фактических размеров инструмента, конструкции ножевого блока, длины посадки и типа крепления.
    Нужно ли балансировать шпиндельный вал после установки?
    Нет, балансировке подлежит инструмент и шпиндель в сборе. Шпиндельный вал изготавливается с минимальным биением и контролем геометрии посадочных зон.
    Отзывы
    Делали у “Дорна” новый шпиндельный вал на Weinig после того, как старый начал давать биение. На новом валу сразу заметили разницу: запуск стал мягче, инструмент перестал “звенеть” на разгоне, а поверхность доски получилась ровнее. Мастера говорят, что стало проще выставлять инструмент — посадка держит форму, ничего не “цепляет” и не люфтит.
    Когда начали работать с твёрдыми породами древесины появилась динамическая волна и сколы на обрабатываемой поверхности. После диагностики в Дорн выяснилось, что не хватает жесткости вала шпинделя. В родной гильзе есть люфт посадки подшипника. Заказали новую в “Дорн” — сделали аккуратно, посадка получилась плотной, но без излишнего натяга. После установки шпиндель стал работать тише, и заметно уменьшились вибрации. Теперь инструмент живёт дольше, а станок стал вести себя стабильно.
    У нас макроновский станок, и подходящей гильзы на рынке не нашли. “Дорн” изготовили по замерам — всё совпало идеально. Понравилось, что инженеры уточнили детали, о которых мы даже не подумали. В итоге получили гильзу, которая села без подгонки. Шпиндель работает ровно.
