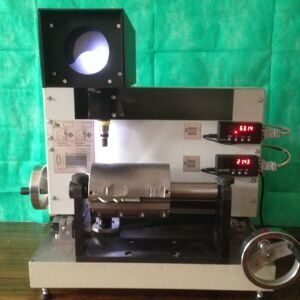

Измерительное устройство "Оптипрофиль"

100% аналог Weinig Opticontrol.

Применение устройства «Оптипрофиль» позволяет уменьшить время переналадки строгального станка при переходе с одного профильного изделия на другое, и, свести к минимуму количество брака в процессе наладки.

Основное отличие системы управления состоит в наличии энергонезависимой памяти, что позволяет сохранять  эталонное значение радиуса шпинделя (R= 0-30мм) даже в выключенном состоянии.

В зависимости от конфигурации профильного инструмента, «Оптипрофиль»  может работать в абсолютной, относительной и  оперативной системах координат.

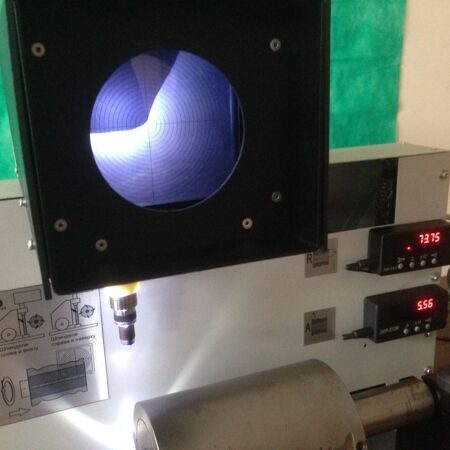

Переход от одной системы координат к другой происходит нажатием одной клавиши, при этом возврат в оперативную систему, для контроля фактического радиуса профильного инструмента (R) и его аксиального размера (A),  возможен в любой момент времени.

Технические характеристики устройства «Оптипрофиль»

Диаметр инструмента:        min 40 мм
Диаметр  инструмента:       max 236 мм
Длина инструмента:            max 265 мм

Напряжение питания:         220В/50Гц
Напряжение управления:   +5В/50Гц
Ток потребления:                 не более 500мА
Предел погрешности  датчиков линейных перемещений: ∆=0.006 мм
